詳細(xì)介紹

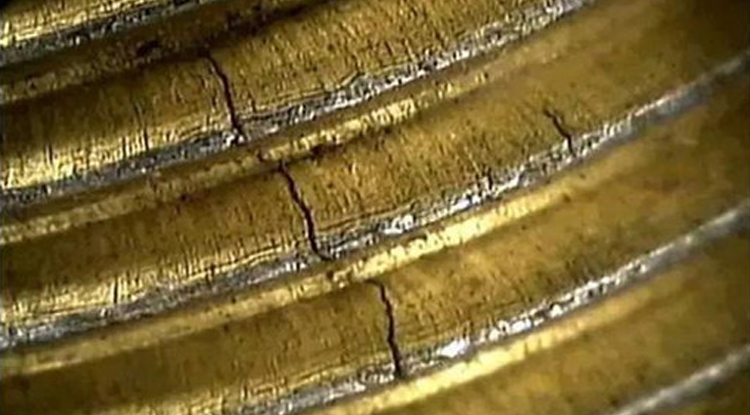

應(yīng)力腐蝕是指在拉應(yīng)力作用下，金屬在腐蝕介質(zhì)中引起的破壞。是一種材料、機(jī)械零件或構(gòu)件在靜應(yīng)力（主要是拉應(yīng)力）和腐蝕的共同作用下產(chǎn)生的失效現(xiàn)象。

可產(chǎn)生應(yīng)力腐蝕破壞的金屬材料－環(huán)境的組合主要有以下幾種：

(1) 對(duì)碳鋼和低合金鋼，介質(zhì)有堿液，硝酸鹽溶液，無水液氨，濕硫化氫，醋酸等；

(2) 對(duì)奧式體不銹鋼，介質(zhì)有氯離子，氯化物+蒸汽，硫化氫，堿液等；

(3) 對(duì)含鉬奧式體不銹鋼，介質(zhì)有堿液，氯化物水溶液，硫酸+硫酸銅的水溶液等；

(4) 對(duì)黃銅，介質(zhì)有氨氣及溶液，氯化鐵，濕二氧化硫等；

(5) 對(duì)鈦，介質(zhì)有含鹽酸的甲醇或乙醇，熔融氯化鈉等；

(6) 對(duì)鋁，介質(zhì)有濕硫化氫，含氫硫化氫，海水等。

檢測(cè)內(nèi)容

檢測(cè)項(xiàng)目	檢測(cè)標(biāo)準(zhǔn)	樣品尺寸
鋁合金應(yīng)力腐蝕試驗(yàn)	GB/T 22640-2008	C型彎試樣直徑16-32mm，直徑與厚度的比值在10-16之間
	ASTM G47-1998(2011)	拉伸試樣 1.標(biāo)準(zhǔn)試樣：試樣長(zhǎng)度≥100mm，工作段應(yīng)長(zhǎng)25.4mm，直徑6.35±0.13mm。每組三個(gè)試樣。 2.小尺寸試樣：試樣長(zhǎng)度≥100mm，工作段25.4mm，直徑3.81±0.05mm。每組三個(gè)試樣。 C型環(huán)試樣外徑≥15.88mm 具體參照?qǐng)D紙；至少3個(gè)樣。
	ASTM G139-2005(2011)	1.標(biāo)準(zhǔn)試樣：試樣長(zhǎng)度≥100mm，工作段應(yīng)長(zhǎng)25.4mm，直徑6.35±0.13mm。每組三個(gè)試樣。 2.小尺寸試樣：試樣長(zhǎng)度≥100mm，工作段25.4mm，直徑3.81±0.05mm。每組三個(gè)試樣。
銅合金應(yīng)力腐蝕試驗(yàn)	YS/T 814-2012	Ф≤75mm時(shí)，L≥150mm；Ф≥75mm時(shí)，或者 1.試樣規(guī)格不能大于10010030mm 2. 2kg以下試樣6個(gè)，2kg以上試樣3個(gè) 數(shù)量：2個(gè)
	GB/T 10567.1-2007
	GB/T 10567.2-2007
	ISO 6957:1988
	DIN 50916-2:1985
塑料應(yīng)力腐蝕試驗(yàn)	GB/T 1842-2008	客戶提供規(guī)定厚度的試片(條件A試片厚度為3.00~3.30mm，條件B和C試片厚度在1.84~1.97mm)，樣條尺寸：38×13mm，建議送樣A4 大小

亚洲人成网站999久久久综合,a国产成人免费视频,a欧美在线,亚洲欧美韩国,亚洲综合色在线,亚洲精品第一,久久精品全国免费观看国产
